תיאור מוצרים

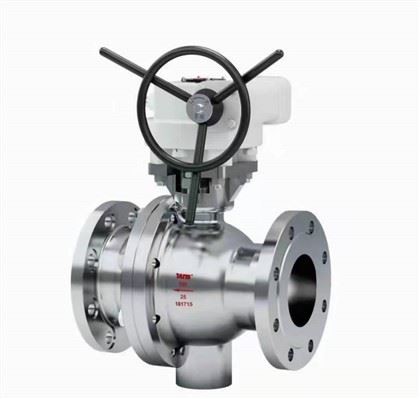

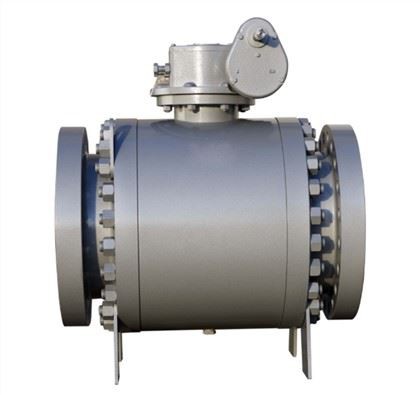

שסתומי כדור Newlotoke Trunnion הם שסתומים בשימוש נרחב לשליטה בזרימה ובלחץ. הם משמשים בדרך כלל במערכות צנרת המובילות נוזלים או גזים. היתרון הגדול ביותר של שסתומי כדור הוא שניתן לפתוח ולסגור אותם במהירות, מה שהופך אותם לשימושיים מאוד בתגובה למקרי חירום.

שסתומי כדור קבועים מורכבים מכדורים, גבעולים וגופי שסתומים. הכדור הוא בדרך כלל כדורי או חצי כדורי, והגבעול מקובע על גבי הכדור. כאשר הגבעול מסתובב, הכדור מסתובב איתו, ושולט על הזרימה בצינור.

ישנם סוגים רבים של שסתומים כדוריים קבועים, כולל שסתומים כדוריים חד כיוונים, שסתומים כדוריים תלת כיווניים, שסתומים כדוריים ארבעה כיוונים וכו'. ביניהם, שסתומים כדוריים חד כיוונים מאפשרים לנוזל לזרום בכיוון אחד בלבד, בעוד שסתמי כדור חד כיווני מאפשרים לנוזל לזרום בכיוון אחד. ניתן להשתמש בשסתומי כדור דרך ושסתומי כדור ארבעה כיוונים להסטה וערבוב זרימת נוזלים.

היתרון של שסתומי כדור קבועים הוא שאין נקודות חיבור נוספות בין הגבעול לכדור, ולכן יש מעט דליפות אוויר או שטיפה במהלך הפעולה. הכדורים עשויים בדרך כלל מחומרים מחוזקים עמידים בפני שחיקה, בעלי עמידות טובה בפני קורוזיה ועמידות בפני שחיקה.

שסתומים כדוריים קבועים נמצאים בשימוש נרחב בצינורות תעשייתיים ואזרחיים שונים, כגון חשמל, פטרוכימיה, ייצור נייר, כימיקלים, שימור מים ותחומים אחרים. בטיפול במים, שסתומים כדוריים משמשים לעתים קרובות כדי לשלוט בזרימה ובלחץ כדי לתמוך בהשקיה חקלאיות, אספקת מים עירונית וניקוז תת קרקעי.

באופן כללי, כסוג שסתום נפוץ, לשסתום כדורי קבוע יש את היתרונות של מבנה פשוט, שימוש נוח ועמידות, ויש לו מגוון רחב של יישומים.

עיצוב סטנדרט פלוס

◆ עיצוב: API 6D / API608 / BS 5351

◆ פנים אל פנים: API6D / ASME16.10

◆ קצה אוגן: ASME B16.5 / ASME B16.47

◆ קצה ריתוך קת: ASME B16.25

◆ בדיקה: API6D / API598

◆ בטוח אש: API607/API6FA

מפרט טכני פלוס

◆ גודל: 1/2"~32"

◆ מחלקה: 150Lb~2500Lb

◆ חיבור: אוגן כפול / ריתוך קת

◆ פעולה: ציוד תולעת / מפעיל פניאומטי / מפעיל חשמלי

◆ טמפרטורה: מושב רך -60 מעלות עד פלוס 180 מעלות, מושב מתכת -196 מעלות עד פלוס 550 מעלות

◆ יישום: זיקוק נפט / תעשייה כימית / פחם / תנאים קריטיים בטמפרטורה גבוהה או נמוכה

אפשרות חומר פלוס

◆ גוף: פלדת פחמן (WCB,LCB,WC6,WC9,C5,A105,LF2) /

◆ נירוסטה (CF8,CF8M,CF3,CF3M,F304,F316,F304L,F316L) /

◆ נירוסטה דופלקס (4A,5A,6A,F51,F53)

◆ כדור: A105 / F6A / F304 / F316 / F53

◆ גזע: F6A / F304 / 17-4PH / F53

◆ מושב מתכת: עיקור פני השטח: משטח STL / Ni60 / Ni55 / וולפרם קרביד / כרום קרביד

תכונת עיצוב

◆ הוא מאמץ קפיץ גלילי או קפיץ גל מותאם מראש מבנה מושב שסתום מתכת נעים, עיצוב אטימה סביר של כוח הידוק מראש, סגירה ופתיחה גמישה, מה שמבטיח למעשה את אמינות האיטום.

◆ גזע השסתום עם התקן מבנה מיוחד לא רק מבטיח שחומר המילוי ידלוף, אלא גם מונע מגזע השסתום לצאת החוצה.

◆ על פי צרכי המשתמשים, ניתן לעצב אותו כך שיתאים למבנה האבק (כולל חלקיקים מוצקים), תרחיץ ומדיה אחרת, כך שלשסתום הכדור יש עמידות טובה יותר בפני שחיקה ועמידות בטמפרטורה גבוהה.

◆ יש לו פונקציה חסינת אש ואנטי סטטית.

◆ יש להשתמש במבנה השסתום הכדורי בהתאם לכיוון הזרימה שצוין.
