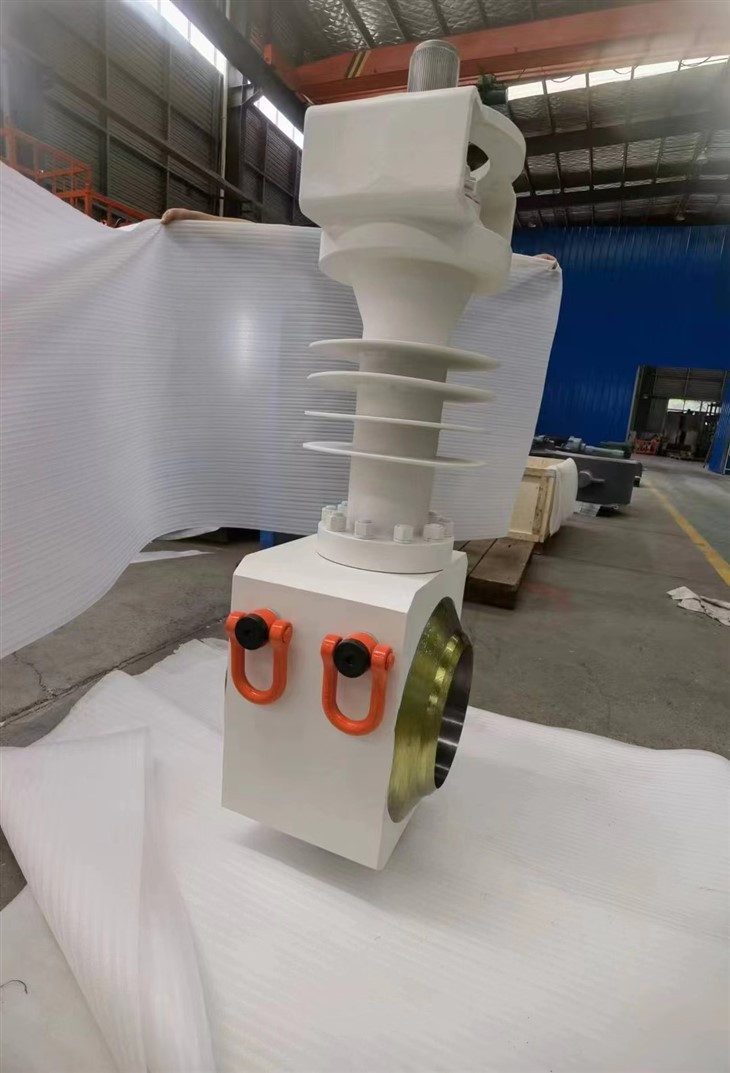

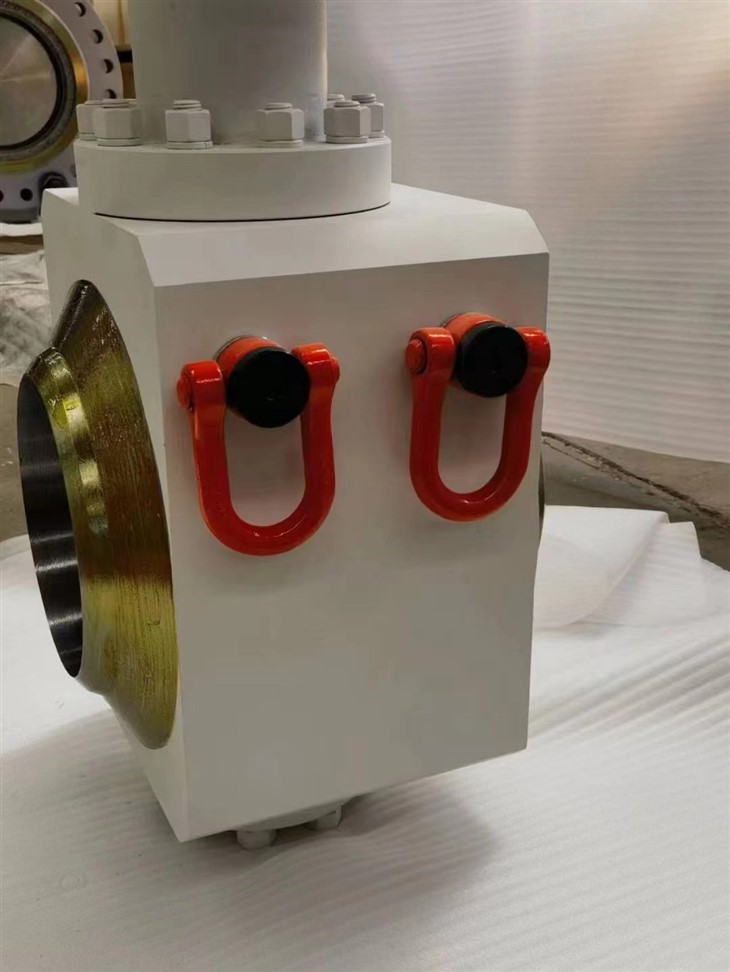

חמש שסתום פרפר חותם קו אקסצנטרי

◆ התכונה הגדולה ביותר של שסתום פרפר אקסצנטרי חמש טייטובוב היא שמבנה האיטום משתנה באופן בסיסי. זה כבר לא חותם עמדתי, אלא חותם פיתול. כלומר, הוא אינו מסתמך על העיוות האלסטי של מושב השסתום, אלא נשען לחלוטין על לחץ פני המגע של מושב השסתום כדי להשיג את אפקט האיטום, ולכן בעיית האפס דליפה של מושב המתכת של שסתום הפרפר נפתרת במפילה אחת. העיצוב של זווית האיטום פותר את הבעיה שהלחץ הבינוני פועל על משטח האיטום כאשר המדיום זורם בכיוונים קדימה ואחורים, ולחץ פני המגע בתוספת חלק של הלחץ הבינוני פועל על פני האיטום כדי לפתור את עמידות הלחץ הגבוה.

◆ עיצוב איטום מתכת מלא, ריסוס סגסוגת קרביד זמין על טבעת איטום ומושב השסתום.

ניתן להחליף את מערך האיטום באתר, מה שמקטין את עלות התחזוקה.

◆ חותם דו כיווני, דליפת אפס. (דליפה ברמה VI)

◆ גזע תחתון קבוע מוודא בקשיחות גבוהה יותר. הוא מסוגל לקצר את המרחק בו מוחדר הגבעול לדיסק, ומקטין את התנגדות הזרימה.

◆ תכנון של אנטי-מפוצץ נטול סיכות גזע עליון ומבנה גזע כפול פותר את הבעיה של התרחבות חום לא עקבית בין גזע, דיסק וגוף השסתום.

◆ עיצוב הגזע הכפול מגיע עם פחות עמידות בפני זרימה ועלות אנרגיה נמוכה יותר.

◆ מבנה אטום אבק עבור מיסב עליון ותחתון, ניתן ליישם אנטי-גבישה של חריץ ספירלי נוסף.

◆ תקן API: גזע נגד פגיעה, קוטר המיקום המפעיל קטן ב -10% מאשר מיקום התחייבות לחץ בדיסק, המונעים מכה שנגרם כתוצאה משבר פנימי.

◆ גזע שסתום ודיסק מחוברים על ידי spline עם לחץ אחיד, אין סיכון לחיתוך סיכה וקל להתפרק.

גזע שסתום ומפעיל מחוברים על ידי spline עם לחץ אחיד, אין סיכון לחיתוך סיכה וקל להתפרק.

מנגנון אריזת לחץ קבוע עם קפיץ הפרפר, שיכול לפצות אוטומטית אובדן אריזה ולמנוע דליפת מדיום.

◆ ניתן לפרק לחלוטין את השסתום לחלוטין ולהרכיב מחדש באתר, כלומר ניתן לתקן כל רכיב ולהחליף באתר, מה שמקטין את עלות השימוש לטווח הארוך של המוצר.

◆ עיצוב: API 609

◆ פנים אל פנים: API609 / ISO 5752-20 / ISO 5752-13 / DIN F4 / EN558

◆ קצה אוגן: ASME B16.5 / ASME B16.47 / EN 1092-1 / GOST 12815 / GOST 33259 / MSS-SP44

◆ קצה מתנודד בתחת: ASME B16.25

◆ מבחן: API598

◆ Safe Fire: API607 / API6FA

◆ גודל: 2 "~ 104" (DN50 ~ DN2600)

◆ כיתה: 150lb ~ 2500lb / pn6 ~ pn420

◆ חיבור: אוגן כפול / ריתך ישר

◆ פעולה: ציוד תולעת / מפעיל פנאומטי / מפעיל חשמלי

◆ טמפרטורה: -196 ~ 900 מעלות

◆ יישום: חימום ישיר / ברזל ופלדה מתכת / LNG / תחנות כוח / חלקיקים / אבקות גבישים / ריר ect תנאי עבודה קשים שונים

◆ גוף ודיסק: פלדת פחמן (WCB, LCB)

◆ נירוסטה (CF8, CF8M, CF3, CF3M) /

◆ נירוסטה דופלקס (4A, 5A, 6A) /

◆ סגסוגת Hastelloy (n -12 mv, cw -12 mw, cw -2 m) /

◆ סגסוגת inconel (cy -40, cw -6 mc) /

◆ סגסוגת מונל (m 35-1) /

◆ סגסוגת ארד אלומיניום (C95400, C95500, C95800, AB2C)

◆ STEM: SS420 / 17-4 ph / f51 / f53 / xm -19 / monel-k500 / inconel {}}} / hastelloy -276 / titanium

◆ איטום דיסק: / f 304+ nitriding / f 304+ stl / f 316+ nitriding / f 316+ stl

◆ מושב גוף: / f 304+ nitriding / f 304+ stl / f 316+ nitriding / f 316+ stl
