קטלוג שסתום פרפר משולש מסדרה 4210

תכנון שסתום פרפר משולש אופסט Tipbv מומלץ עבור יישומי חימום מחוז רוסים הדורשים דליפה אפס-אמינה, PN25, ריתוך קת, איטום דו-כיווני בתנאי מים של 270 מעלות או קיטור של תהליכים קריטיים, בידוד קיטור וטמפרטורות קיצוניות בתוך מערכות-משותף (הספק חום משולב), הזמינות בפחמן ובנירוסטה, השסתומים מיועדים לעמידות כדי לספק עלויות נמוכות של זמן חיים.

שסתומי הפרפר הגדולים ביותר מסוג Tipbv הם קדח נומינלי של 1600 מ"מ, ניתן לציין שסתומי פרפר עם כל-אטם מתכת כדי לבצע איטום טוב יותר מאשר שסתומי פרפר עם איטום למינציה (אטם נירוסטה גרפיט).

מושב צף ייחודי:

שלא כמו שסתומי ים למינציה-יושבים במיקום, האיטום Uni ique Float Seated Tipbv דו-כיווני משולש ושסתום פרפר בעצמו-מתכוונן לפיזור אחיד של דחיסה של אטימה. מושב צף וטבעת איטום רחבה תומך פנים מניבים איטום טוב יותר כדי לבטל את הבלבול ולשפר את הביצועים.

איטום נשלף:

שסתום פרפר משולש אופסט של חימום מחוז Tipbv ניתנים להסרה בקלות כאשר ניזוקים בטעות, ניתן לחדש את חלקי האיטום בזמן קצר, ומצמצם את זמן התחזוקה של הציוד.

איטום מתכת-ל-מתכת:

מושב המתכת המדויק וטבעת האיטום של הכבד אמין ודו-כיווני ב-טמפ' גבוהה, בלחץ גבוה ובאפליקציות שירות חמורות, בין היתר. עיצוב מושב חרוטי ישר-מאפשר חיכוך כמעט-פחות ב-שורת ים.

עיצוב חותם פיר חדשני:

מאפשר בקרת FUGITIVE TIPBV מעולה (ISO 15848) תחת רכיבה תרמית חוזרת, ומפחית את פוטנציאל השבתה.

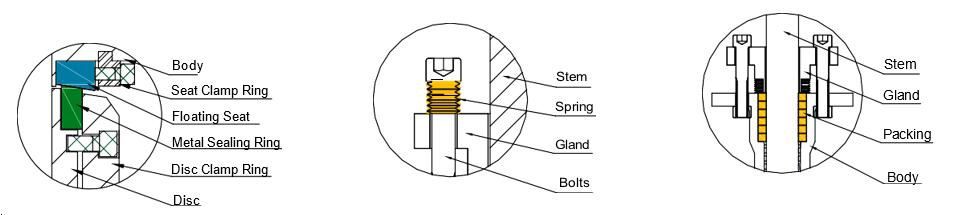

פירוט טבעת איטום

■ Disc sealing ring is forged metal ring. When fully opening, the scour of medium at high speed will not damage the valve, which prolongs the working life.

פרט אביב בלוטות

■ Dynamic seal structure makes long-ter m seal of packing to extend the maintenan ce-free period.

פרטי אריזה

■ Fish scale combination packing syste m,Which ensures Valve Maximum leaka ge rate Less than or equal to 20ppm.

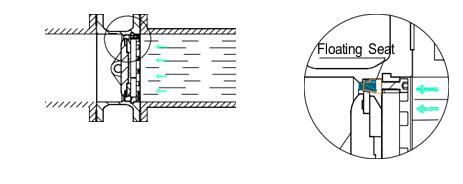

מהו מושב צף?

Positive Seal: טבעת האיטום נצמדת למושב.	Reverse seal: seat engage to the sealing ring after microscopic displacement

חומרי בניין

• Body: A105

• Disc: WCB/CF8M

• Stem: SS420/17-4PH

• Seat: F6a Hard coating

• Seal ring: F316 Hard coating

טווח גודל

טווח טמפרטורות

• -84℉ up to 797℉

-29 מעלות עד 425 מעלות

תצורות גוף

• Buttweld

הענות

• Valve design standard: API609

• End to end dimension standard: API609/EN558-1

• BW connection standard: ASME B 16.25

• Test standard: API598

מבחן לחץ

• Shell Test Pressure: 3.75MPa

• Positive Test Pressure: 2.75Mpa

• Reverse Test Pressure: 2.5Mpa

• Positive and Reverse Air test Pressure: 0.6Mpa

יישומים

• A District HeatingTriple Offset Butterfly Valve sho uld be used when the application requires reliable zero-leakage, abrasion resistance, bidirectional se aling, long-life.
