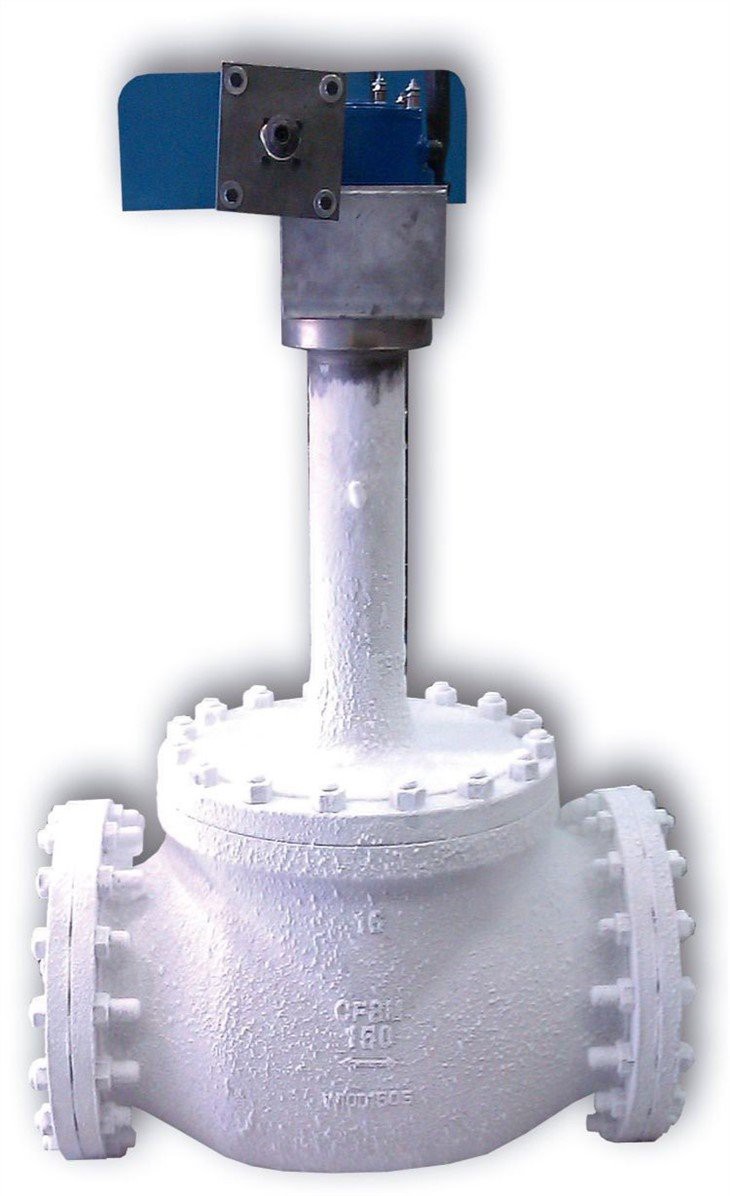

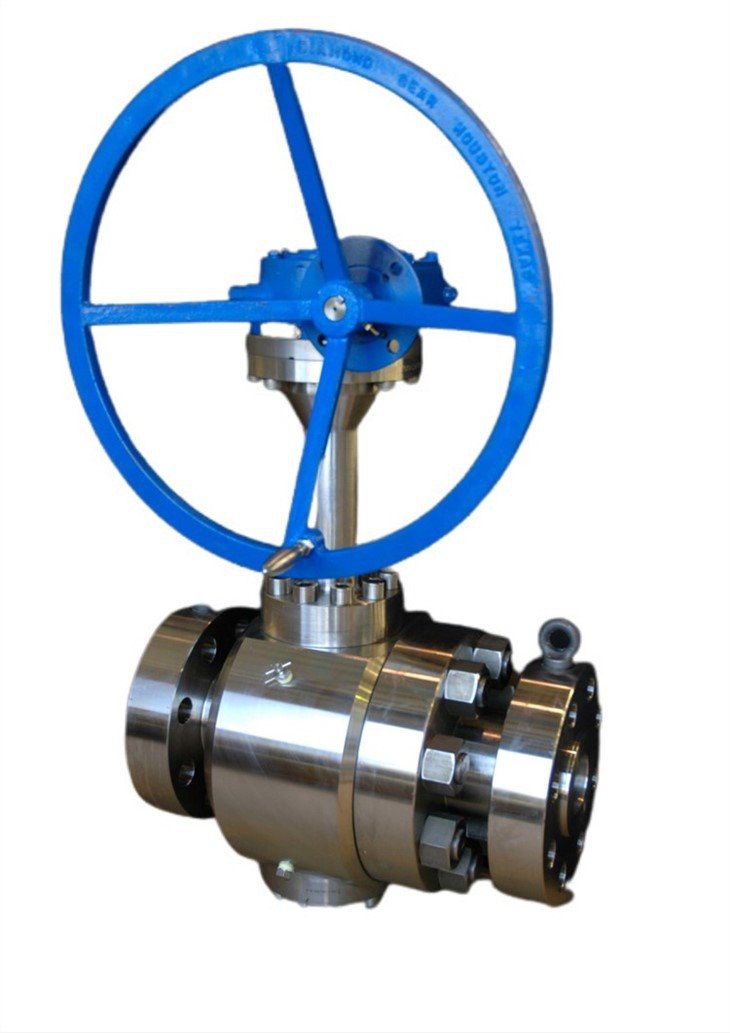

שסתום כדור קריוגני

שסתומי כדור בטמפרטורה נמוכה במיוחד משמשים בעיקר בהתקנות של גז טבעי נוזלי, גז נפט נוזלי ותעשיות הפרדת אוויר. המדיום קריוגני נוזלי התפוקה כולל: חמצן נוזלי, מימן נוזלי, גז טבעי נוזלי, מוצרי נפט נוזלי, וכו '. אמצעי תקשורת אלה הם לא רק דליקים ונפיצים, אלא גם גזים מתרחשים כאשר הם מחוממים או הבזיק, ונפחם מתרחב בחדות במהלך הגז. אם השסתום המעביר נוזלים אלה יש חלל שסתום סגור ואת העיצוב המבני הוא בלתי סביר, זה יגרום חלל השסתום לחרוג לחץ, וכתוצאה מכך דליפת מדיה, ואפילו פיצוח שסתום, גרימת תאונות.

תכונת עיצוב+

1. השסתום עומד בדרישות של ASME B16.34, API 6D, ASME B16.10, ASME B16.25, BS 5351, BS 6364, MESC 77/200 ותקנים אחרים.

2. הממד המוארך של ראש השסתום עונה על הדרישות של MESC 77/200 או BS6364.

3. המושב שסתום יש את הפונקציה של לחץ שחרור עצמי בחלל הגוף כדי למנוע את המדיום לכוד בחלל הגוף מלפגוע בשסתום בתנאי חימום חריגים.

4. החותם על הגבעול מתוכנן בחלק העליון של הגבעול והמכסה המנוע כדי להפחית את ההשפעה של שינויי טמפרטורה על האריזה.

5. צלחת טפטוף נועדה למנוע מאדי המים באוויר מלהמיס ולזרום במורד השסתום כדי להקפיא ולפגוע בשסתום.

6. המושב שסתום, גזע שסתום וכיסוי הגוף אטומים עם עיצוב פטנט ללא קפיץ, זה מונע כי האביב קל להיכשל ולגרום שיבוש דליפה פנימית, ואת השקע אינו מתפקד כחותם.

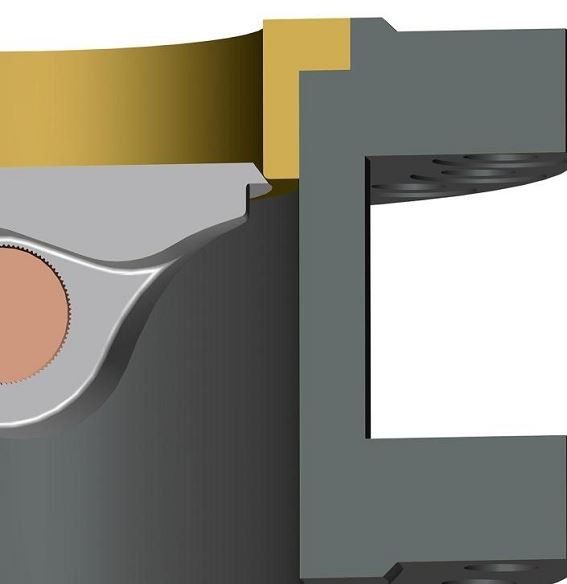

7. טבעת איטום הכדור וטבעת המושב שסתום לאמץ עיצוב מתכת למתכת להחלפה, אשר מונע את הבעיה של חיים קצרים של חומרי איטום רכים.

8. טבעת איטום הכדור וטבעת המושב שסתום מתוכננים עם עיצוב אקסצנטרי מרובים חיכוך משטח איטום STL, אשר מונע את אובדן משטח האיטום עקב החיכוך של המשטח הכדורי.

9. העיצוב חסין האש עומד בתקן API 607, והתכנון האנטי-סטטי עומד בתקן BS 5351.

10. תהליך ייצור מיוחד של שסתום כדור טמפרטורה נמוכה במיוחד

11. ציוד בטמפרטורה נמוכה במיוחד

12. טיפול בטמפרטורה נמוכה של גוף שסתום וכל החלקים

13. degreasing, ניקוי, ייבוש והרכבה.

תקן עיצוב+

תקני עיצוב:עומד בדרישות API6D, API608, ISO17292, BS5351, BS6364

פנים אל פנים:עומד בדרישות API6D, ASME B16.10

קצה אוגן: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / MSS-SP44

בדיקת מיקרוליקס:עומד בדרישות IS015848, API622, SHELL SPE77-312, דרישות TA-LUFT

בדיקת אש:עומדת בדרישות API607, API6FA

תקני בדיקת חוזק ואיטום:עומד בדרישות API598, API6D,BS6364, EN12266,ISO5208

מפרט טכני+

· גודל: 3"~ 48"(DN80 ~ DN2000)

· כיתה: 150LB ~ 900LB / PN6 ~ PN160

· חיבור: תבנית ארוכה אוגן כפול / תבנית קצרה אוגן כפול / ריתוך התחת ·

· פעולה: ציוד תולעת / מפעיל פנאומטי / מפעיל חשמלי

· טמפרטורה:-269°C ~ -50°C

· יישום:הטמפרטורה של אמוניה נוזלית היא -269°C, הטמפרטורה של מימן נוזלי הוא -254 מעלות צלזיוס, הטמפרטורה של הליום נוזלי הוא -196 מעלות צלזיוס, הטמפרטורה של חמצן נוזלי הוא -183 מעלות צלזיוס, הטמפרטורה של גז טבעי נוזלי הוא -162 מעלות צלזיוס

אפשרות חומר+

· גוף: SS304L, SS316L, F316, LC1, LC2, LC3, LCB, WCB

· כדור:CF3M, CF8M, F316

· גזע: F316, ASTM A479 XM-19 (UNS S20910)

· איטום דיסקים: F316L+STL

· מושב גוף: F316L + STL
