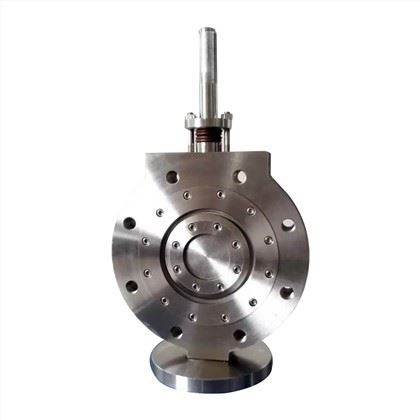

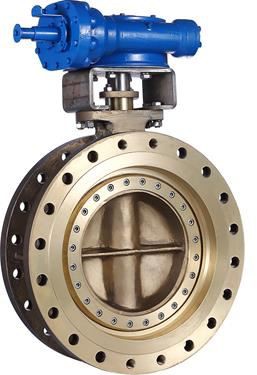

קטלוג שסתום פרפר משולש מסדרה 3000

שסתום פרפר משולש המספק ללקוחות פתרונות שסתומים מקצועיים לתנאי עבודה קפדניים. כדי לעמוד בדרישות הלקוח, מספק עמיד בפני קורוזיה, עמיד בטמפרטורות נמוכות או גבוהות, עמיד בפני שחיקה ושסתומי חומרים מיוחדים המתאימים למדיות שונות. אנו עובדים בשיתוף פעולה הדוק עם תעשיות גז הנפט, ייצור החשמל, הכרייה, הכימיקלים, המזון והמשקאות הימיים, כדי לצפות את צרכיהם ולעלות על הציפיות שלהם.

שסתום הפרפר המשולש היה מספק ביצועים גבוהים אפס דליפה דו-כיוונית, ומזרים את קטגוריית התעשייה החדשה באמצעות טכנולוגיה שלא הייתה זמינה בעבר עם שסתומי רבע סיבוב אחרים.

מחויבות חזקה לשמירה ושיפור האיכות של ביצועי המוצר ושל שירות הלקוחות היא טבועה במדיניות הניהול שלנו.

אפס דליפה פירושו שאין דליפה נראית לעין כאשר נבדק בלחץ גבוה עם מים ולחץ נמוך עם אוויר לפי תקנים בינלאומיים קיימים.

דליפת בועה אפס:

טבעת איטום דיסק הושגה על ידי כוח מומנט שהוטען באופן שווה על קצה איטום למינציה של דיסק, שתפקידו להבטיח אפס דליפה בבדיקת הידרוסטטית או אוויר לפי API 598.

חיכוך נמוך:

The valve uses a three-cam structure that means an angular cam is added to acommon metal hard seal bi-cam butterfly valve. This angular cam functions to have any point between the seal ring and the seat ring quickly separated off or contacted during the valve open and close action to leave a low fricion between the seal pairs,the sealing ring and seat relies on the coordination of sealing parts, so it has lower friction and excellent wear resistance when opening and closing,both the disc and the body seat are perfectly round,the disc doesn't touch the body-sealing surface until the valve is completely closed.so,it is low wear.

חותם מתחדש:

ניתן לשמור את טבעת האיטום בהתאמה ולהחליפה לאחר נזק מקרי, טבעת האיטום הניתנת להחלפה מאפשרת אטימה הדוקה ומהימנה וחיי שירות ארוכים יותר.

התמורה הטובה ביותר לכסף:

שסתומי פרפר (TOBV) מספקים את האיכות הגבוהה ביותר והתמורה הטובה ביותר הקיימת בתעשיית הבקרה. העיצוב הייחודי של שסתומים אלו מספק אמינות קשוחה ותחזוקה קלה במיוחד בשטח. כך שמפחית את העלות של הלקוחות שלנו תוך אספקת התמורה הטובה ביותר, בדיקות עצמאיות ופנימיות הוכיחו את יכולת חיי השירות המעולה שלנו, עם כיבוי-הדוק בבועות לאורך יותר מ-100,000 מחזורים.

שלושה סוגים של עיצוב חותמות:

שסתומי פרפר אקסצנטריים משולשים מספקים אטם למינציה חד כיווני, אטם למינציה דו כיווני רך ללקוח שלנו

קיזוז 1

הפיר ממוקם מאחורי המישור של משטח האיטום כדי לספק נתיב מושב רציף.

קיזוז 2

הפיר ממוקם בצד אחד של קו מרכז הצינור/השסתום כדי לאפשר את העקירה של האיטום מהמושב במהלך הפתיחה של 90 מעלות.

קיזוז 3

קווי מרכז המושב והאיטום נוטים ביחס לקו מרכז הצינור/השסתום. היסט השלישי הזה מבטל לחלוטין את השפשוף.

חומרי בניין

גוּף:	פלדת פחמן (A216 WCB,A352 LCB,A217 WC6,A217 WC9,A217 C5) / נירוסטה (A351 CF8,A351 CF8M,A351 CF3,A351 CF3M) / פלדת אל חלד דופלקס (A9995)9 Hastelloy (A9995)9 (A494 N-12MV,A494 CW-12MW,A494 CW-2M) / סגסוגת Inconel (A494 CY-40,A494 CW-6MC) / סגסוגת מונל (A494 M35-1)
דיסק:	פלדת פחמן (A216 WCB,A352 LCB,A217 WC6,A217 WC9,A217 C5) / נירוסטה (A351 CF8,A351 CF8M,A351 CF3,A351 CF3M) / פלדת אל חלד דופלקס (A9995)9 Hastelloy (A9995)9 (A494 N-12MV,A494 CW-12MW,A494 CW-2M) / סגסוגת Inconel (A494 CY-40,A494 CW-6MC) / סגסוגת מונל (A494 M35-1)
גֶזַע:	A276 420 / A705 17-4PH(A564 630) / A276 XM-19 / A182 F53 / S20910 / Hastelloy-276 / Inconel 625 / K500
מושב גוף:	הגוף הוא מושב / משטח אלקטרודה 13Cr / משטח אלקטרודה SS304 / משטח אלקטרודה SS316 / משטח אלקטרודה STL
חותם דיסק:	SS316 פלוס גרפיט / SS316 פלוס PTFE / Inconel 625 פלוס PTFE / PTFE / RPTFE / PCTFE

טווח גודל

• 4"80" (DN100DN2000)

דירוגי לחץ

• 150Lb600Lb

• PN10, PN16, PN25, PN40, PN64, PN100

DN (מ"מ)	NPS (אינץ')	לַחַץ
כיתה 150	Class300	Class600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•
1800	72	•
2000	80	•

טווח טמפרטורות

• -140℉ up to 842℉; -60 degree up to 450 degree

תצורות גוף

• Lug

• Double Flanged

• Wafer

• Butt weld

הענות

עיצוב שסתומים:	API 609
פנים אל פנים:	ISO 5752-20 / ISO 5752-13 / DIN F4
חיבור:	ASME B16.5 / ASME B16.47 / EN 1092-1 / GOST 12815 / MSS SP-44 / ASME B16.25
מִבְחָן:	API 598
איכות ייצור:	ISO 9001 / ISO 15848

מבחן לחץ

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

• 13Cr electrode surfacing

• SS304 electrode surfacing

• SS316 electrode surfacing

• STL electrode surfacing

למעשה, הלקוחות שלנו מחליפים באופן קבוע את שסתומי השער, הכדור והכדור הקיימים, תוך השגת הפחתה משמעותית של שטח ומשקל, תוך שהם נהנים מיד מעלויות התקנה נמוכות יותר.

נעשה שימוש נרחב בשסתומי היסט משולש בכל היישומים שבהם נדרש בידוד חיובי. עיצוב רבע הסיבוב ומומנט ריצה נמוך במיוחד מאפשרים גם בקרת זרימה ולחץ מדויקת. עם השסתומים שלנו ניתן לשלב יכולות בידוד ובקרה אמיתיות במוצר אחד כנגד הצורך הרגיל בשני שסתומים נפרדים.

תרשים ביצועים

• Oil Gas Processing

• Industry of fine chemicals

• Chemical Petrochemical Plants

• Power Generation

• Offshore Platforms

• District Heating

• Pulp Paper

• Steel Mills

• Sugar Mills

• Desalination Plants

• Water Treatment

• Circulating cooling water

• Desalination of sea water

שסתום באיכות מעולה שממזער את עלות הבעלות שלך

בדרך כלל לא תשייך מוצר פרימיום לחיסכון בעלויות. עם זאת, המציאות די שונה עם שסתומי פרפר משולשת אופסט של סיאט BI-צף.

אז מה קורה כשמתקין ומתחיל להפעיל את השסתום? מושב צף שסתום דו-כיווני איטום דו-כיווני מתוכנן להיות כמעט ללא תחזוקה ואינו דורש תחזוקה מתוכננת ברוב היישומים, מה שמספק חיסכון נוסף בעלויות לאורך מחזור חייו.

החלף בבטחה את השסתומים הקיימים שלך עם שסתום פרפר משולש אופסט מושב צף BI-DIRECTIONAL SEAL.

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

שימוש בשסתומים יכול גם לתרום להפחתת כשלים מערכתיים ובכך לשפר את רמת הבטיחות הכוללת (SIL); למעשה על ידי שימוש בשסתומי איטום דו-כיווניים דו-כיווניים של מושב צף עם מבחר מפעיל מתאים, אפשר להגדיר את המוצר כדי לסייע בפונקציית ההגנה הנדרשת.
