מדריך טכני של שסתום פרפר של לוטוק טיטניום סגסוגת

Titanium equipment is often used in severe corrosive environments encountered in the chemical processing industries.Titanium has been considered an exotic "wonder metal" by many. This was particularly true in reference to castings.However, increasing demands and rapidly advancing technology have permitted titanium castings to be commercially available at an economical cost. The combination of its cost, strength, corrosion resistance, and service life in very demanding corrosive environments suggest its selection in applications where titanium castings have never been considered in the past.

יציקות טיטניום ניתנות לעיבוד קל כמו פלדות אל חלד על ידי ביצוע נהלים ונהלים מבוססים היטב. טיטניום נוטה פחות להתקשות מפלדות אל-חלד אוסטניטיות, אך יש לו מוליכות חום נמוכה, וכתוצאה מכך טמפרטורות גבוהות יותר בקצה החיתוך של הכלי. כתוצאה מכך, חיי הכלי קצרים יחסית. ידע בסיסי והבנה של הליכי עיבוד שבבי בשילוב עם מעט תרגול יספקו תוצאות משביעות רצון. יש להקפיד על מזעור שבבים עדינים מאוד מכיוון שהם פירופוריים (כלומר עלולים להתלקח באופן ספונטני בנוכחות אוויר).

Anyone capable of welding stainless steels can weld titanium as long as certain precautions are observed. These include: an inert gas welding process; protection from the atmosphere; and non-coated electrodes. Titanium, being a reactive metal, has an extremely high affinity for oxygen and nitrogen (it acts as a blotter for these elements) and absorption of even small quantities of these elements will embrittle a weld severely. Though titanium is easily welded, the "secret" of welding is cleanliness and ingenuity exercised in protecting the weldment from the atmosphere. A guide to indicate the acceptability of a titanium weldment is its color. A silvery appearance is indicative of a well protected, ductile weldment; a straw or light yellow through light blue color signals a slight amount of contamination, but normally an insufficient quantity to be damaging; and a dark blue through purple or the formation of a white powdery substance indicates contamination to the extent of serious embrittlement.

טיטניום CP ניתן לריתוך בקלות באמצעות תהליכי GTAW (ריתוך קשת טונגסטן בגז) או TIG (גז אינרטי) אם ניתן מיגון הולם באמצעות גז אינרטי טהור (ארגון או הליום). מומלץ להשתמש במגן נגרר. טיטניום חייב להיות נקי משמן, שומן או זיהום אחר לפני הריתוך. אין צורך בחימום מוקדם או לאחר-חימום. ניתן להשתמש גם בריתוך חיכוך, ריתוך לייזר, ריתוך התנגדות, ריתוך קשת פלזמה, ריתוך קרן אלקטרונים והדבקת דיפוזיה.

לטיטניום טהור מסחרית יש חוזק מתיחה שנע בין 275 ל-590 MPa, וחוזק זה נשלט בעיקר באמצעות תכולת חמצן ותכולת ברזל. ככל שתכולת החמצן והברזל גבוהה יותר, כך החוזק גבוה יותר. אנו מייצרים כיום סגסוגות טיטניום שונות מ-Ti-3A1-2.5V עם חוזק מתיחה של 620 MPa, ועד Ti-15Mo-5Zr-3AI ​​עם חוזק מתיחה של 1250 MPa.

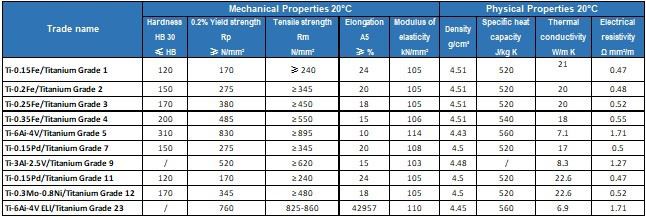

(Tensile strengths listed above are TIPBV's specified minimum values.)Fig.1 shows the tensile strength and yield strength of commercially pure titanium and various titanium alloys and Table 1 shows the tensile characteristics of commercially pure titanium and representative titanium alloys. The specific strength of titanium alloy is superior to other metallic materials in the temperature range up to 600ûC. (Fig. 2)

Commercially pure titanium is stable for use in the temperature range up to approximately 300ûC due to its specific strength, creep resistance, and other properties. On the other hand, titanium alloys exhibit high strength in the temperature range up to approximately 500ûC. (Fig. 3)

לא טיטניום טהור מסחרית ולא סגסוגות טיטניום הופכות לשבירות אפילו בטמפרטורות נמוכות במיוחד. בפרט, ניתן להשתמש בטיטניום טהור מסחרית וב-Ti-5A1-2.5Sn EL1 אפילו ב-4.2 K (-269 מעלות). (איור 4)

חוזק העייפות (107 מחזורים) שווה בערך ל-50 אחוז מחוזק המתיחה, והריתוך אינו גורם לירידה משמעותית בחוזק העייפות. (איורים 5 ו-6) בנוסף, אפילו במי ים, הן טיטניום טהור מסחרית והן סגסוגות טיטניום כמעט ללא ירידה בחוזק העייפות.

קשיחות השבר של סגסוגות טיטניום נעה בין 28 ל-108MPa.m1/2 ונמצאת בקורלציה שלילית עם חוזק תפוקת מתיחה. קשיחות השבר תלויה במבנה המיקרו, ולפיכך קשיחות השבר גבוהה יותר בחומרים בעלי מבנים אציליים.

טיטניום נוצר בקלות בטמפרטורת החדר, תוך שימוש בטכניקות וציוד המתאימים לפלדה. כאשר נקבעו פרמטרים נכונים, סובלנות דומות לאלו שניתן להשיג עם נירוסטה אפשריים עם טיטניום וסגסוגותיו. שלושה גורמים הופכים את היווצרות טיטניום לשונה במקצת מהיווצרות של מתכות אחרות.

1. משיכות טמפרטורת החדר של טיטניום, כפי שנמדדת על ידי התארכות אחידה, עשויה להיות פחותה מזו של מתכות מבניות נפוצות אחרות. המשמעות היא שטיטניום עשוי לדרוש רדיוסי כיפוף נדיבים יותר ויש לו יכולת מתיחה נמוכה יותר.

2. מודול האלסטיות של טיטניום הוא כמחצית מזה של פלדה. זה גורם לקפיצה משמעותית אחורה לאחר יצירת טיטניום שעליו יש לתת פיצוי.

3. נטיית ההתלהמות של טיטניום גדולה מזו של נירוסטה. זה מצריך תשומת לב רבה לשימון בכל פעולת יצירה שבה טיטניום נמצא במגע (במיוחד מגע נע) עם מתכת או ציוד יצירה אחר.

הדרגות השונות של טיטניום לא-מגוג של ATI מציגות הבדלים בכושר הצורה. דרגות 1, 11 ו-17 טיטניום, שהן הכיתות הרכות והגמישות ביותר, מציגות את יכולת הצורה הגדולה ביותר. העוצמות המעט גדולות יותר של טיטניום דרגות 2, 7 ו-16 עדיין ניתנות לעיצוב, אבל פחות מדרגות 1, 11 או 17. החוזק הגבוה יותר של טיטניום דרגה 4 הופך אותו לפחות יצירתי מבין סגסוגות הטיטניום CP.

בדרך כלל, משטחי טיטניום מקובלים לביצוע פעולות כפי שהתקבלו מהטחנה. יש להסיר משטחים וסימני משטח אחרים שהוכנסו במהלך הטיפול באמצעות שיוף. כדי למנוע סדקי קצוות, יש לתייק קצוות חורצים וחדים בצורה חלקה לפני היצירה.

קורוזיה כללית

לטיטניום עמידות מצוינת בפני קורוזיה במגוון רחב של סביבות כולל מי ים, תמיסות מלח, מלחים אנאורגניים, אקונומיקה, כלור רטוב, תמיסות אלקליות, חומצות מחמצנות וחומצות אורגניות. טיטניום אינו תואם עם פלואורידים, חומצות מפחיתות חזקות, תמיסות קאוסטיות חזקות מאוד וכלור נטול מים. בשל יכולת הבעירה שלו, טיטניום הוא טיטניום עמיד בפני קורוזיה-לא מתאים לשירות חמצן טהור. טיטניום אינו משחרר יונים רעילים לתמיסות מימיות, ובכך מסייע במניעת זיהום.

קורוזיה של חריצים

לטיטניום עמידות מצוינת בפני קורוזיה של חריצים בתמיסות מלח ובדרך כלל מתעלה על פלדות אל חלד. טיטניום CP לא ממוסג (דרגות 1, 2, 3 ו-4) בדרך כלל לא סובלים מקורוזיה של חריצים בטמפרטורות מתחת ל-80 מעלות (175 מעלות F) בכל pH. טיטניום CP סגסוגת פלדיום (דרגות 7, 11, 16 ו-17) עמידים יותר ובדרך כלל אינם סובלים מקורוזיה של חריצים בטמפרטורות מתחת ל-250 מעלות (480 מעלות F) ב-pH גדול מ-1.

קורוזיה מושפעת מיקרוביולוגית (MIC)

נראה כי טיטניום חסין בפני MIC. הם אמנם סובלים מזיהום ביולוגי, אך ניתן לשלוט בכך על ידי הכלרה (שאיננה פוגעת בטיטניום).

קורוזיה גלווני

למרות שמדובר במתכת תגובתית, בשל היציבות הקיצונית של הסרט הפסיבי שנוצר על פני השטח שלו, טיטניום מפגין בדרך כלל התנהגות אצילית. לפיכך הוא מתפקד כקתודה בשילוב עם מתכות אחרות. טיטניום אינו מושפע מקורוזיה גלוונית, אך יכול להאיץ קורוזיה של מתכות אחרות.

פיצוח קורוזיה במתח

לטיטניום עמידות מצוינת בפני פיצוח קורוזיה בתמיסות מלח כלוריד חמות.

שחיקה קורוזיה

טיטניום מפגין עמידות מצוינת בפני קורוזיה-של זרימה ושחיקה במהירויות של מעל 40 מטר לשנייה.

שבירת מימן

טיטניום רגיש להתפרקות מימן בנסיבות מסוימות. זו בדרך כלל פחות בעיה עבור סגסוגות טיטניום בדרגה 1 ודרגה 2 עם חוזק נמוך- מאשר עבור סגסוגות טיטניום בעל חוזק גבוה יותר. ספיגת מימן על ידי טיטניום מתרחשת בדרך כלל כאשר הטמפרטורה היא מעל 80 מעלות (175 מעלות F), והטיטניום מחובר בצורה גלוונית למתכת פעילה או לזרם מושפע או שה-pH נמוך מ-3 או יותר מ-12.

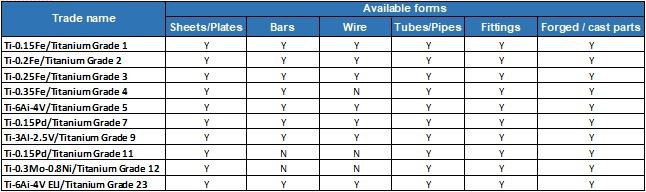

יישומים לעמידות בפני קורוזיה משתמשים בדרך כלל ב-CP-Ti (ASTMGgrades 1, 2, 3, 4), שהם חומרים עמידים בפני קורוזיה אך בעלי חוזק נמוך. אלה משמשים במיכלים, מחליפי חום, כלי כור וכו', בהתאמה עבור מפעלי עיבוד-כימיים, התפלה וייצור חשמל. עבור יישומי קורוזיה מסוימים, נעשה שימוש בדרגות ASTM 7, 8 ו-11. בתחום הרפואה, דרגה 2 משמשת בדרך כלל ביישומים{10}} בעלי חוזק נמוך, בעוד שדרגה 5 (Ti-6Al-4V) משמשת בדרך כלל ביישומים הדורשים חוזק גבוה יותר.

יישומים לביצועי חוזק- גבוהים משתמשים בסגסוגות טיטניום חוזק- גבוה כגון Ti-6Al-4V, Ti-8Al-1Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-6Al- 6V-2Sn, Ti-10V-2Fe-3Al, בין היתר, אך סגסוגת Ti-6Al-4V היא ייחודית מכיוון שהיא ממזגת קבוצה של מאפיינים מעניינים, יכולת עבודה וחווית ייצור טובה וזמינות מסחרית גבוהה. לכן, סגסוגת זו הוסבה לתוך התקן שאליו יש להשוות סגסוגות אחרות בעת בחירת סגסוגות טיטניום עבור יישומים ספציפיים.

העברת חום

יישום תעשייתי מרכזי לטיטניום הוא ביישומי העברת חום שאמצעי הקירור עבורם הוא מי ים, מים מליחים או מים מזוהמים. מעבי טיטניום, מחליפי חום של מעטפת וצינורות ומחלפי חום של לוחות ושלמות נמצאים בשימוש נרחב בתחנות כוח, בתי זיקוק, מערכות מיזוג אוויר, מפעלים כימיים, פלטפורמות ימיות, ספינות שטח וצוללות.

מיליוני רגל של צינורות טיטניום מרותכים נמצאים בשירות מעבים של תחנות כוח, ולא דווח על כשלים עקב קורוזיה בצד מי הקירור.

DSA-אנודות יציבות ממדיות

התכונות האלקטרוכימיות הייחודיות של טיטניום DSA הופכות אותו ליחידה החסכונית ביותר באנרגיה לייצור כלור, כלורט והיפוכלוריט.

הַתפָּלָה

העמידות המצוינת שלו בפני קורוזיה, שחיקה ויעילות עיבוי גבוהה הופכים את הטיטניום לחומר-יעיל ואמין בעלויות עבור פלחים קריטיים של מתקני התפלה. שימוש מוגבר בצינורות מרותכים דקים מאוד הופך את הטיטניום לתחרותי עם נחושת-ניקל.

מיצוי ואלקטרו-זכייה של מתכות

מיצוי הידרופטלורגי של מתכות מעפרות בכורי טיטניום מהווה חלופה ידידותית לסביבה לתהליכי התכה. תוחלת חיים ממושכת, יעילות אנרגטית מוגברת וטוהר טוב יותר של המוצר הם גורמים המקדמים את השימוש באלקטרודות טיטניום ב-זיכוי אלקטרו ו-אלקטרו של מתכות כמו נחושת, זהב, מנגן ומנגן דו חמצני.

רְפוּאִי

טיטניום נמצא בשימוש נרחב עבור שתלים, מכשירים כירורגיים, מקרים לקוצבים וצנטריפוגות. טיטניום הוא הביולוגי התואם ביותר מבין כל המתכות הודות לעמידותו להתקפות של נוזלי גוף, חוזקו הגבוה והמודלוס הנמוך שלו.

עיבוד פחמימנים

הצורך בחיי ציוד ארוכים יותר, יחד עם דרישות לפחות זמן השבתה ותחזוקה, מעדיפים את השימוש בטיטניום במחליפי חום, כלי שיט, עמודים ומערכות צנרת בבתי זיקוק, מפעלי LNG ופלטפורמות ימיות. טיטניום חסין בפני התקפה כללית ופיצוח קורוזיה על ידי פחמימנים, מימן גופרתי, תמלחות ופחמן דו חמצני.

יישומים ימיים

בגלל קשיחות גבוהה, חוזק גבוה ועמידות יוצאת דופן בפני שחיקה/קורוזיה, טיטניום נמצא כיום בשימוש עבור שסתומי כדור תת ימיים, משאבות כיבוי אש, מחליפי חום, יציקות, חומרי גוף לצוללות בים עמוק, מערכות הנעה בסילוני מים, מערכות קירור וצנרת על הספינה.

עיבוד כימי

כלי טיטניום, מחליפי חום, מיכלים, מערבלים, מצננים ומערכות צנרת משמשים בעיבוד של תרכובות אגרסיביות, כמו חומצה חנקתית, חומצות אורגניות, כלור דו חמצני, חומצות מפחיתות מעוכבות ומימן גופרתי.

יישומים מבניים/אדריכליים

Titanium's use as an architectural material is rapidly gaining worldwide acceptance. Its corrosion resistance, light weight, strength, durability, soft metallic appearance, and almost unlimited life span give titanium a cost-effective edge over other materials. Typical areas include roofs, ceilings, exterior wall panels, sculptures and monuments.

טווח ייצור סטנדרטי של שסתום פרפר
	ANSI Class 150	ANSI Class 300	ANSI Class 600
דירוג-Psi	285	740	1440
דירוג-סרגל	20	50	100
גודל-אינץ'	2-60	2-48	2-24
גודל-מ"מ	DN50-DN1500	DN50-DN1200	DN50-DN600
בדיקה בדיקה	API 598
מפרט פנים אל פנים	ANSI B16.10 / API 609 / MSS-SP-68 / ISO 5752
מפרט אוגן קצה	ASME B16.5: Class 150, 300, 600 DIN ISO PN10, PN16, PN25, PN40
חיבור	רקיק, סגור, אוגן כפול
Actuaror-מדריך	ידית מנוף, מפעיל ציוד תולעת
מפעיל-אוטומטי	מנוע חשמלי, פנאומטי כפול, החזרת קפיץ פניאומטית
