שסתום פרפר קו מרכזי

שסתום פרפר רקיק לפי ל-EN593

מושב מחסנית מגובה פנולי BFV עם ידית יד

תקן פנים אל פנים: DIN EN558-1 סדרה 20, API609

תקן חיבור אוגן: EN1092 PN6/10/16, ANSI B16.1, JIS 10K

תקן אוגן עליון: ISO 5211

טווח שימוש: מים, מי ים, אוויר וכו'.
גודל	בדיקת לחץ			דרגת טמפרטורת עבודה
	P N	צדף	אִטוּם
DN32-DN300	1.6Mpa	2.4 MPa	1.76 MPa	-10 פלוס 120

חומרים של חלקים עיקריים

שם חלקים	חומרים	שם חלקים	חומרים
גוּף	CI/DI/WCB/CF8M	תוֹתַב מֵסַב	PTFE / ברונזה
דיסק	DI/CF8/CF8M/ALB	מושב	NBR/EPDM/Viton
פיר	SS416/304 7 316/431	מנוף יד	סגסוגת אל / ברזל ניתן לעיבוד

גודל	מידות פנים אל פנים.		ממדים						מִשׁקָל
DN מ"מ	ג מ"מ	L מ"מ	L1 מ"מ	D מ"מ	H מ"מ	A מ"מ	B מ"מ	G מ"מ	ק"ג
32	33	35	170	65	35	125	73	88	1.6
40	33	35	170	65	35	125	73	102	2.3
50	43	46	170	65	35	125	73	102	3
65	46	49	170	65	35	136	82	116	3.7
80	46	49	170	65	35	142	91	130	5.2
100	52	55	220	90	40	163	107	154	6.8
125	56	59	220	90	40	176	127	180	8.2
150	56	59	220	90	40	197	143	210	14
200	60	64	315	125	56	230	170	264	23
250	68	72	315	125	56	260	204	324	43
300	78	81	405	125	60	292	240	374	59

אנו שומרים לעצמנו את הזכות לבצע שינויים טכניים.

WDN150 היא ידית מסגסוגת אלומיניום, למעלה היא ידית ברזל ניתנת לעיבוד.

Without Pm With Pm

שסתום פרפר רקיק לפי ל-EN593

מושב מחסנית מגובה פנולי BFV עם ידית מחליף

תקן פנים אל פנים: DIN EN558-1 סדרה 20, API609

תקן חיבור אוגן: EN1092 PN6/10/16, ANSI B16.1, JIS 10K

תקן אוגן עליון: ISO 5211

טווח שימוש: מים, מי ים, אוויר וכו'.
גודל	בדיקת לחץ			דרגת טמפרטורת עבודה
	P N	צדף	אִטוּם
DN32-DN300	1.6 MPa	2.4 MPa	1.76 MPa	-10 פלוס 120

חומרים של חלקים עיקריים

שם חלקים	חומרים	שם חלקים	חומרים
גוּף	CI/DI/WCB/CF8M	תוֹתַב מֵסַב	PTFE / ברונזה
דיסק	DI/CF8/CF8M/ברונזה	מושב	NBR/EPDM/Viton
פיר	SS416 / 304 7316/431	מנוף יד	ברזל ניתן לעיבוד

גודל	מידות פנים אל פנים.		ממדים						מִשׁקָל
DN מ"מ	ג מ"מ	L מ"מ	L1 מ"מ	D מ"מ	H מ"מ	A מ"מ	B מ"מ	G מ"מ	ק"ג
32	33	35	267	65	32	125	73	88	1.6
40	33	35	267	65	32	125	73	102	2.3
50	43	46	267	65	32	125	73	102	3
65	46	49	267	65	32	136	82	116	3.7
80	46	49	267	65	32	142	91	130	5.2
100	52	55	267	90	32	163	107	154	6.8
125	56	59	267	90	32	176	127	180	8.2
150	56	59	267	90	32	197	143	210	14
200	60	64	359	125	45	230	170	264	23
250	68	72	359	125	45	260	204	324	43
300	78	81	359	125	45	292	240	374	59

אנו שומרים לעצמנו את הזכות לבצע שינויים טכניים.

Without Pm With Pm

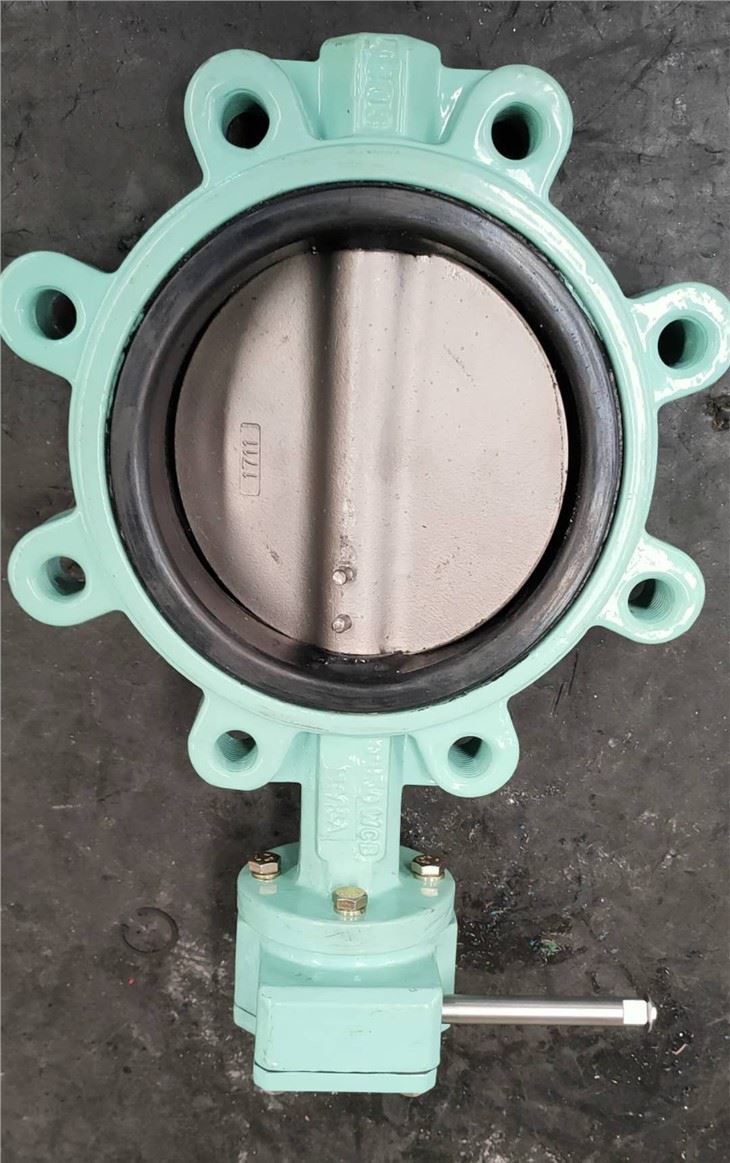

שסתום פרפר רקיק לפי ל-EN593

מושב מחסנית מגובה פנולי BFV עם מפעיל ציוד מחליף

תקן פנים אל פנים: DIN EN558-1 סדרה 20, API609

תקן חיבור אוגן: EN1092 PN6/10/16, ANSI B16.1, JIS 10K

תקן אוגן עליון: ISO 5211

טווח שימוש: מים, מי ים, אוויר וכו'.
גודל	בדיקת לחץ			Working Temperature •c
	P N	צדף	אִטוּם
DN32-DN300	1.6 MPa	2.4 MPa	1.76 MPa	■10 plus 120

חומרים של חלקים עיקריים

שם חלקים	חומרים	שם חלקים	חומרים
גוּף	CI/DI/WCB/CF8M	תוֹתַב מֵסַב	PTFE / ברונזה
דיסק	DI/CF8/CF8M/ברונזה	מושב	NBR/EPDM/Viton
פיר	SS416/304/316/431	מפעיל ציוד

גודל	אורך פנים אל פנים. לפי DIN EN 558-1		ממדים								מִשׁקָל
DN מ"מ	ג מ"מ	L מ"מ	L1 מ"מ	L2 מ"מ	L3 מ"מ	L4 מ"מ	A מ"מ	B מ"מ	G מ"מ	H מ"מ	ק"ג
40	33	35	53	155	53	45	125	73	102	40	6.1
50	43	46	53	155	53	45	125	73	102	40	6.8
65	46	49	53	155	53	45	136	82	46	40	7.5
80	46	49	53	155	53	45	142	91	130	40	8.2
100	52	55	53	155	53	45	163	107	154	40	9.7
125	56	59	53	155	53	45	176	127	180	40	11.3
150	56	59	53	155	53	45	197	143	210	40	12.7
200	60	64	76	237	76	63	230	170	264	40	22.3
250	68	72	76	237	76	63	268	204	324	40	31.3
300	78	81	76	225	78	78	292	240	374	46	42.6
